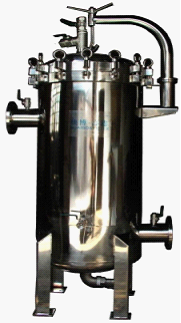

保安过滤器

产品概述

保安过滤器的作用是截留预处理产水带来的大于等于5u的颗粒，以防止其进入反渗透装置。这种颗粒经高压泵加速后可能击穿反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮，导致高压泵的损坏。过滤器中的滤元为更换卡式滤棒。当过滤器进出口压差大于设定的值（通常为0.07～0.1MPa）时，应当更换。保安过滤器采用耐腐蚀的304不锈钢材质。

 铲平特点：

梯度变纤结构

过滤能进入深度，形成深层过滤

纳污量大、寿命长（可维持4～6个月）

便于快速更换

用途

保安过滤器用在RO之前作用是截留大于 5µm 的颗粒,以防止其进入反渗透系统；过滤器的滤芯 为可更换熔喷滤芯，当过滤器进出口压差大于设定的值（通常为 0.07-0.1MPa）时，应当更换滤芯。

技术要求：

a 保安过滤器的结构满足快速更换滤元的要求。

b保安过滤器的运行滤速应不大于10m3/m2/h（以滤芯表面积计）。

c每台保安过滤器的顶部设排气阀，底部设放空阀（应选用不锈钢阀门）。

d保安过滤器中的滤元为可更换卡式滤棒，当过滤器进出口压差大于设定的值时，应当更换。滤芯应选用小通量喷熔PP滤芯，不允许采用大通量折叠滤芯。投标方应明确滤芯的生产厂商，并提供报价。

e保安过滤器的滤元过滤精度小于5μm。

举例：

主要技术参数

A、反渗透保安过滤器

型   号：            QX-1000-40

设备型式：           压力式

控制方式：           根据压差更换滤元

本体直径：           Φ1000mm

数    量：           3台

滤芯精度：           5μ

滤芯材质：           聚丙烯喷熔

滤芯长度：           1000mm

安装滤芯数量：          80支

滤芯产地：              进口

工作温度：           25℃

设备正常运行流量：    Q=110m3/h

设备最大运行流量：    Q=150m3/h

设备本体材质：       SS316

设备筒体壁厚：       6mm

封头壁厚：           8mm

直边高度：    1200mm

总高度(不包括支腿高)：2000mm

工作温度：           25℃

最高/最低工作温度：      5～45℃

设计压力：    0.60MPa

水压试验压力：    0.75MPa

正常出力压差：       0.05～0.1MPa

最大出力压差：       0.12MPa

空载荷重：           550kg

充水荷重：           1200kg

运行荷重：           2100kg

进水口阀：              DN100 PN1.0MPa

出水口阀：              DN100 PN1.0MPa

排空口阀：              DN50  PN1.0MPa

上排水口阀：            DN25  PN1.0MPa

压力表口法兰：          DN15  PN1.0MPa

排 污 阀：              DN50  PN1.0MPa

其它接口：              无

设备本体进水取样，带取样阀门：

设备本体出水取样，带取样阀门；

取样阀规格型号：     DN15

材    质：          不锈钢；

制造商及产地：       本公司；

设备本体进水压力表（耐腐蚀）：0-1.0MPa；

设备本体出水压力表（耐腐蚀）：0-1.0MPa；

进水配水型式： 挡板式

出水装置型式： 多管集水

技术标准

.1保安过滤器(以下简称过滤器)为焊接不锈钢结构的圆柱形立式容器，顶部和底部为椭圆型封头，设备按标准、进行设计，制造和试验，所涉及的标准详见技术标准表。

2过滤器制作完毕后，设备内外进行抛光处理。

3 过滤器内装过滤精度为5um的滤元，滤元为熔喷式滤元，卡式结构，滤元通过多孔板及卡式固定架固定在底部多孔板上，滤元顶部设有三角压板及固定螺栓，三角压板与3支滤芯及一套固定螺杆螺母相组装，便于滤元的更换。

.4过滤器装设配水装置、集水装置及其附件。配水装置进水管加设进水挡板结构，出水装置采用多孔板及滤元固定架结构，过滤器内部件除滤元外均为不锈钢材质。

.5过滤器配套本体管道(一次阀门前)及一次阀门内管道。

6过滤器配有进出水压力仪表，人工取样阀、排气阀及排污阀等全套附件。

7其它附件及材质：

进水取样管阀；进出水压力表

并配有吊耳、支腿等。

8过滤器内部件在工厂安装定位，并提供正确、牢固的安全支撑，以防止运输及搬运时的偏位、松动及损坏。
