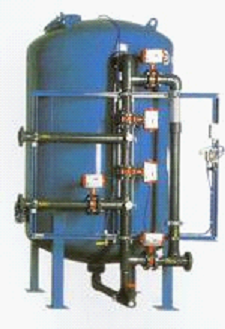

（一）、双介质机械过滤器

1、产品概述

双介质过滤器，又称机械过滤器，主要作用是去除水中的悬浮物质、固体颗粒。悬浮固体是水中不溶解的大于5毫克/升非胶态的固体物质，它们在条件适宜时可以沉淀。用过滤器截留悬浮固体，以过滤介质截留悬浮固体前后的重量差作为衡量过滤器发挥作用的依据。过滤介质一般使用D=0.5-1.0mm的滤料介质.根据水中的杂质成份可以采用单层过滤、双层过滤和多层过滤。一般单层滤料、碳砂粒径为0.5～1mm，双层滤料、无烟煤粒径0.65～0.77mm，石英砂粒径0.45～0.60mm，滤料层高一般为700～1200mm，其工作状态为压力式。

2、工作原理

双介质过滤器是以成层状的无烟煤、砂、细碎的石榴石或其他材料为床层，床的顶层由最轻和最粗品级的材料组成，而最重和最细品级的材料放在床的低部。其原理为按深度过滤--水中较大的颗粒在顶层被去除，较小的颗粒在过滤器介质的较深处被去除。从而使水质达到粗过滤后的标准。
3、性能特点

双介质过滤器可去除水中大颗粒悬浮物，从而降低水的SDI值，满足深层净化的水质要求。该设备具有造价低廉，运行费用低，操作简单；滤料经过反洗，可多次使用，滤料使用寿命长等特点

4、应用范围

双介质过滤器广泛用于水处理工艺中，主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水的除泥沙等。

5、产品简介

本产品生产的双介质过滤器按控制类型可分为手动型和全自动型。手动型主要是通过阀门的调节来控制过滤器的运行、正洗、反洗；可自动或手动控制，正洗、反洗等状态的控制，按罐体材质可分为玻璃钢罐、碳钢罐、不锈钢罐，罐内壁可根据用户要求做内涂环氧涂层或衬胶防腐。

6、技术要求

1）所有内部管路采用法兰与本体连接，并考虑检修和部件更换的便利，内部部件的材质均应符合规定要求，紧固件等应同内部管件材质相当。

2）内表面衬二层耐酸橡胶防腐，衬胶厚度不应小于 5mm。衬里面应外延至法兰结合面，并经 20KV 电火花检验无漏电；衬胶层采用天然橡胶。

3）设备窥视镜的材料是透明的、耐腐蚀的，它的厚度应能承受容器的设计压力和试验时的试验压力。窥视镜的内表面应与容器的内表面平齐。

4）容器的人孔保证检修人员的进出和更换部件的进出。人孔和人孔盖的内 表面应与容器的内表面平齐。人孔应配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。

5）设备内部进水、进气和集水、集气装置的布水、布气应均匀，不得有偏流现象。

6）除需现场制造的设备外，所有容器内部装置、管件、部件等应在发货前在容器内安装固定好，防止遗漏零件以及在运输过程中的损坏或丢失。

7）内部部件应固定及加固，能承受水流的冲击。

8）所有设备内外部件除特殊需要外，均不得采用任何塑料件，且材质应与设备防腐等级相当。所有设备外管道均采用衬胶管。

9）底部出水装置采用多孔板+水帽形式。

10）每台设备应配备满足自控要求的进口气动阀（所有手动阀由业主提供）。

11）设备采用气水合洗方式，并设限流装置。并应设置单独的反洗布气装置，以保证反洗布气均匀。反洗用气由单独设置的罗茨风机提供，投标方应提出相关设计参数。

双介质过滤器设备参数

型    式：                    立式圆筒式

数    量：                    7台

正常出力：                    65m3/h

    最大出力：                    85m3/h

运行流速

    正常流速：                    9.2m/h

    最大流速：                    12m/h

直    径：                    3000mm

筒体壁厚：                    12mm

封头壁厚：                    14mm

    直边高度：                    1700mm

    总高度（不包括支腿高）        3850mm

设计压力：                    0.6MPa

    水压试验压力：                0.75MPa

工作温度：                    5-50℃

最高/最低工作温度：           50℃/5℃

进水装置形式：                十字T形绕丝管

材    质：                    0Cr18Ni10Ti

出水装置形式：                多孔板+水帽

多孔板厚度/材质：             30mm/碳钢衬胶

水帽规格/数量/材质：          1T/h    200个    ABS

反洗布气装置形式：            十字形

材    质：                    镀锌管   穿孔

规    格：                    DN2500mm

生产厂家：                    本公司

滤    料

石 英 砂：                    粒度/高度   Φ2～32mm/800mm

无 烟 煤：                    粒度/高度   Φ0.8～2.0mm/400mm

生产厂家：                    河南巩义

反洗膨胀高度：                    700mm

运行压差（设备进出口）

        正常出力压差：               0.28～0.32MPa

        最大出力压差：               0.65MPa

设备荷重

空载荷重：                   6400kg

        充水荷重：                   10000kg

        运行荷重：                   35000kg

本体材料                         碳钢

衬里（防腐）

        衬里（防腐）材料：            天然橡胶

        衬里（防腐）层数：            2层

        衬里（防腐）厚度：            3+2 mm

设备本体外部装置

        设备人孔数量/材料/直径：       3个/Q235-B/ 500mm

        设备窥视孔数量/材料/规格：     2套/有机玻璃/20mm

接口法兰规格及配带气动阀型号

进水口：                       DN150    PN  1.0

出水口：                       DN150    PN  1.0

反洗进水口：                   DN200    PN  1.0

反洗排水口：                   DN200    PN  1.0

反洗进气口：                   DN100    PN  1.0

正洗排水口：            DN150    PN  1.0

排 气 口：        DN50     PN  1.0

生产厂家：                     法比亚

其它接口法兰规格：     DN    PN   /

附件

设备本体带进水取样阀门规格：   DN25    PN  1.0

        设备本体带出水取样阀门规格：   DN25    PN  1.0

设备本体带进水压力表量程：     1.0Mpa

设备本体带出水压力表量程：     1.0MPa

设备本体带压力表型号/生产商：  Y系列 /上海仪表

设备本体带取样水槽尺寸：       400mm×250mm×200mm

设备反洗参数

反洗强度                  水量：      15～18L/m2·s

水压：      0.25MPa

气量：      12～15L/m2·s

气压：      0.050～0.100MPa

8、过滤器反洗风机

型    号：                     BH100

形    式：                     三叶罗茨风机

数    量：                     2台

设备参数

流    量：                     6Nm3/h

风    压：                     59kPa

轴 功 率：                     15kW

配用功率：                     15kW

机壳材质：                     铸铁

叶片材质：                     不锈钢

制造商及产地：                 日本百事的

配套电动机

功    率：                      15kw

转    速：                      1550

制 造 商：                      百事的

其它附件：配套止回阀、压力表、泄压阀、进出口消音器等全套附件
